一、概述

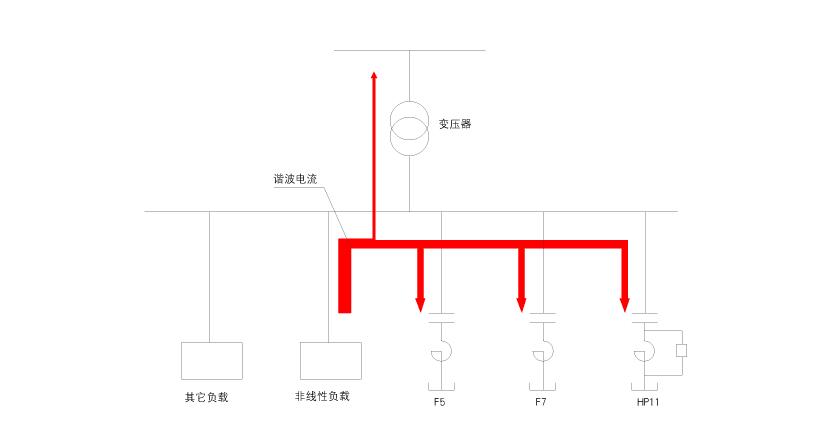

      SGF高压无源滤波装置主要由滤波电容器、滤波电抗器、无感电阻构成的多条LC滤波支路组成，就近并联在非线性负载所在的电网上。各滤波支路根据谐波电流的成份、大小及无功需求而设计。对谐波而言，各滤波支路相当于低阻抗通道，使相应的谐波电流大部分流入该支路（如下图所示），以达到滤除谐波电流，使公共点电压、电流畸变减小的目的。同时，该装置可向系统提供容性无功功率，以提高系统功率因数。该系列装置涵盖3~35KV各电压等级，容量从数百千乏到数万千乏，广泛应用于冶金、矿山、石油、化工、机械、轻工、市政等待业。





二、主要性能特点
      （1）专业仿真软件计算、设计、校验、使装置设计最优化；
      （2） 选用特定设计的滤波电抗器和优质滤波电容器；
      （3）采用先进设计、具备防止谐波放大的功能，可避免与系统发生谐振；
      （4）结构简单、设备投资少、运行可靠性高、运行费用低；
      （5）采用优质高压滤波电容器，可靠性高、寿命长、损耗小、运行温升低；
      （6）电容器设有完备的安全放电措施，断电后，5S内将电容器残压降至50V以下；
      （7）具备完善的电容器保护功能，单台电容器短路保护采用高压喷逐式熔断器，电容器组不平衡保护可选用中性保护，开口三角电压保护、电压差动保护等；

      （8）具备完善的保护措施：过流、速断、过压、低电压、低周波等。

三、技术参数

　   额定电压：3～35kV；

　　额定频率：50Hz/60Hz；

　　滤除谐波次数：如5、7等；

　　滤波效率：滤波支路单次谐波滤除率大于70%；

　　无功补偿：功率因数大于0.95；

　　工作方式：连续工作；

　　结构形式：柜式、框架式。

四、产品优势

   █改善电力网络系统的功率因数，提高输电线路的传输能力和变压器的负载能力，稳定负载端的端电压，减少电力线路的电力能量损失，提高系统中设备的使用寿命。

  █实时跟踪负荷变化，动态补偿无功功率，提高系统功率因数。

  █保护措施完善，具有过流、速断、过压、欠压、不平衡等保护功能；电容器外接放电线圈，可迅速泄放电容器残余电压。

  █可选配电抗率为1%-14％的串联电抗器，可限制合闸涌流和抑制特定次数谐波。

五、订货须知

　　订货时，需提供详细的谐波数据，我司可提供现场测试；

　　系统自然功率因数和目标功率因数；

　　安装要求，如：柜体颜色、是否并柜、进线方式等。无明确说明均按照本公司标准产品制作；
