PKD系列矿用一般型低压配电箱

一、用途与适用范围

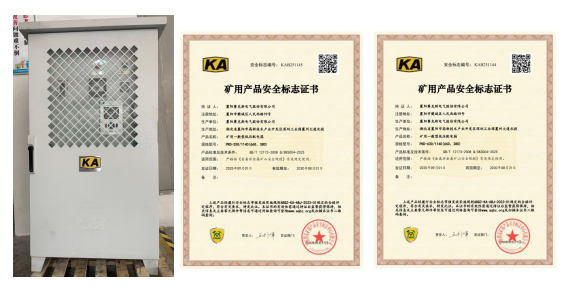

   PKD系列矿用一般型低压配电箱（以下简称配电箱）符合国家标准GB/T12173—2008《矿用一般型电气设备》并经国家指定检验单位审查，检验合格，取得了矿用合格证。适用于非煤矿山。

   配电箱适用于非煤矿山用户的交流50Hz，额定电压1140(660、380)V，额定电流为630A、250A，作为用电设备的电能转换、配电控制之用，不能用于控制电动机的起动。

二、基本参数

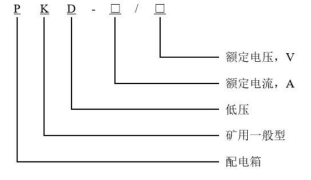

  2.1型号含义：

  2.2基本参数

   额定电压：1140(660、380)V；

   额定电流：630A、250A；

   防护等级：外壳IP54；操作面IP21；

   执行标准：GB/T12173—2008 《矿用一般型电气设备》 ；

   Q/SKS004—2025《PKD系列矿用一般型低压配电箱》 ；

   标志：KA、KY；

   型式：矿用一般型；
   外形尺寸（长×宽×高）：770×450×1400(mm)；壁厚：2.0mm。

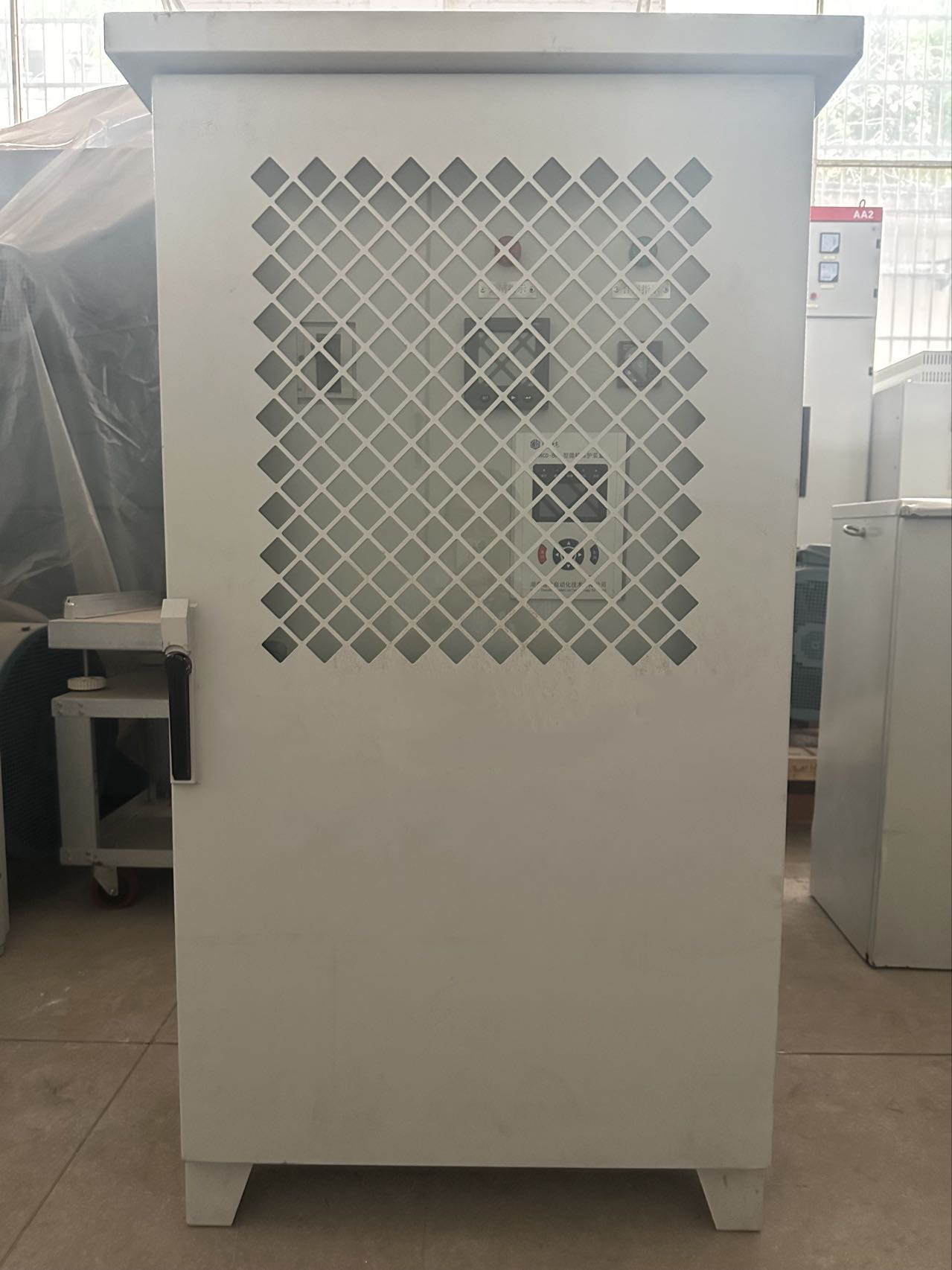

三、结构概述

   配电箱外壳采用Q235冷轧钢板制成，能承受国家标准和本产品技术条件规定的冲击强度和强度试验。表面涂1321#耐弧漆。

   使用注意事项：

1．配电箱在下列条件下应能正常工作：

   a)海拔高度：不超过2000m；

   b）环境大气压：80~110kPa；

   c）环境温度：-5℃～40℃；

   d）周围空气月平均相对湿度不大于95%（25℃）；

   e）在无破坏金属绝缘的气体或蒸汽的环境；

   f）立式固定安装使用；

   g）非煤矿山使用。

2．安装前应检查铭牌，规格参数，型式是否符合要求。

3．使用维护中严禁带电开盖。

4．配电箱设有内外接地端子，安装时须可靠接地“○〨”。

5．接线时多股线须压接适宜的接线端头，安全地压紧在接线端子上，不得有散乱在外面的线头，以免形成放电。

四、安装

  1）安装前应检查铭牌，规格参数，型式是否符合要求。

  2）使用维护中严禁带电开盖。

  3）电缆线采用电缆沟进线，安装完成后用胶泥密封，配电箱为固定式。

  4）安装前检查控制柜内部接线有无线头脱落。

  5）安装前先用2500V兆欧表检查断路器绝缘电阻，在周围介质温度20±5℃和相对温度50%-70%时应不小于100MΩ。否则应烘干，待绝缘电阻达到要求方可使用。

  6）安装时对配电箱进行可靠的保护接地，接地处有明显的接地标记。

  7）安装接线完毕，应根据系统图检查接线是否正确。

  8）检查开关手柄操作是否灵活可靠。

五、维修

  5.1配电箱应由专业人员进行维修。

  5.2更换开关务必先切断电源。

  5.3更换开关：

    5.3.1松动开关上口的螺钉，将开关进线从开关口取出。

    5.3.2松动开关下口全部螺钉。

    5.3.3松动开关固定导柜左侧安装螺钉（不要将螺钉拧掉）。

    5.3.4将开关向上推、退出安装板。

    5.3.5将损坏开关卸下并更换合格的开关。

    5.3.6将开关固定导柜滑板按原位向下推入位。

    5.3.7将开关的电源线插入开关孔内，拧紧开关上、下口的螺钉，应具有足够的持久压力。

    5.3.8拧紧开关固定导轨滑板左侧螺钉，更换完毕。

六、订货须知
  订货须注明产品型号规格、电压、电流、结构形式、订购数量、订货单位、详细地址、联系人、电话。

七、包装、贮存及运输

  7.1配电箱采用木质箱包装，并附带下列技术文件:

   a）产品合格证书;

   b）产品使用说明书;

   c）装箱单。

  7.2配电箱应贮存在干燥、通风系统良好的仓库中。

  7.3在运输时防止雨水的侵袭和强烈的振动。
